SKD308T三溫平移式測試分選機

SKD308T 三溫平移式測試分選機適用于DFN、QFN、LQFP、LGA、BGA、CSP、SOP、MSOP等產品規格在3X3-110X110的低溫/常溫/高溫測試分選、分類需求，為客戶帶來高質量的產品輸出。

產品描述

SKD308T 三溫平移式測試分選機適用于DFN、QFN、LQFP、LGA、BGA、CSP、SOP、MSOP等產品規格在3X3-110X110的低溫/常溫/高溫測試分選、分類需求，為客戶帶來高質量的產品輸出。

● 高精度ATC系統：溫度范圍廣（-55℃~175℃），精準控溫（精度±1℃），滿足不同測試場景需求；

● 取放料機械臂：Y軸為雙邊驅動方式；Z軸電機獨立控制，配置2X4取放料吸嘴，X Pitch可變；吸嘴模組采用跨梁設計，重心平穩，不易變形；

● 測壓模塊：配置精密浮動頭和socket疊料傳感器，自動計算測壓力，最高支持120kgf；

● 料梭模塊：XY兩個方向均配置了傳感器，精準檢測梭車內是否疊料或未放平，保護材料；出料梭車具備回溫加熱功能；

● 料盤模塊：進料盤配置電機絲杠，使用不同厚度料盤時調整更便捷；

● 自動清潔功能：配置清潔盤組件，測試次數達到設定值后設備自動清理探針；

● 換盤機械手：夾爪方式，穩定可靠，具備掉電自動上拉功能；

● 前后配置顯示觸摸屏和按鍵面板，支持連接多種品牌測試機。

重要部分

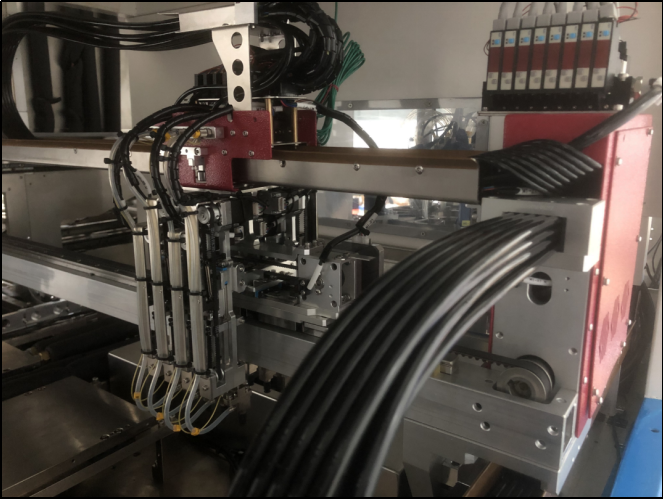

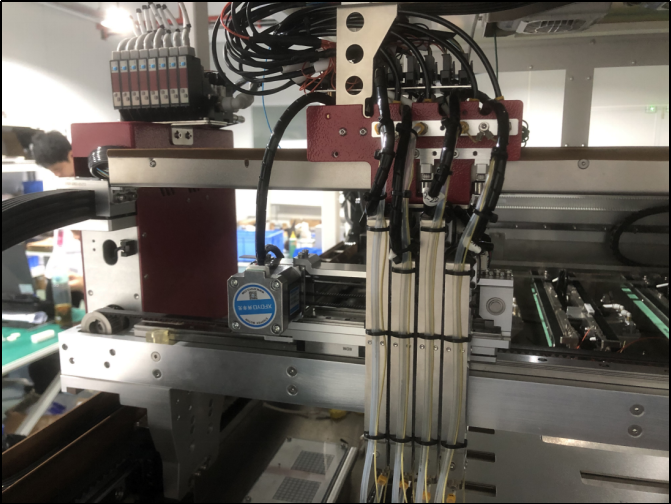

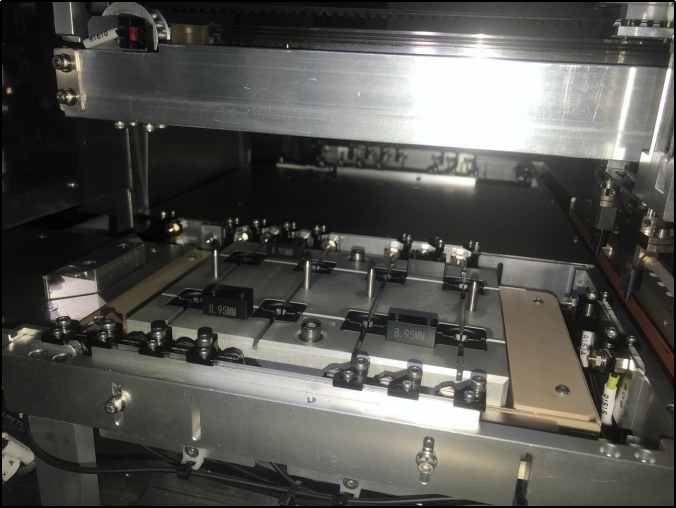

雙邊驅動結構：雙邊雙滑塊同步帶驅動結構，精度高，速度快，壽命長。	Z軸電機獨立控制，2X4模式，吸嘴XPitch可變。采用跨梁模式設計，重心平穩，結構穩定不易變形。	料梭配置XY兩個方向傳感器，出料梭車具備回溫加熱功能。

表格信息

SKD308T三溫平移式測試分選機
適合器件	DFN、QFN、LQFP、LGA、BGA、CSP、SOP、MSOP 尺寸：3X3 -110X110
UPH	常溫max 8K，高/低溫max 6K（8site，QFN4X4為例）
測試站	1X2/2X2site(X = 80mm, Y = 60mm）,1X4/2X4site(X = 40mm,Y = 60mm）
進出料方式	Tray input + Tray output
驅動方式	取放料Y軸采用雙邊導軌傳動
設備穩定性	JAM RATE＜1/5000， MTBA>60min，MTTA<3min，MTBF>168H
溫控系統	范圍-55°C~175℃，精度±1℃，冷媒
通訊接口	RS232/TTL/GPIB/網口
氣壓	0.4-0.7MPa
尺寸	Handler:2210x1725x2200mm 干燥器(選配)、冷水機（選配）
電源	220V/380V，130A(制冷機)+45A(Handler)，50/60Hz
