SKD308H平移式測試分選機

SKD308H平移式測試分選機適用于MSOP、QFN、DFN、LQFP、LGA、BGA、CSP等產品規格在3X3-110X110的常溫和高溫測試分選、分類需求，為客戶帶來高質量的產品輸出。

產品描述

SKD308H平移式測試分選機適用于MSOP、QFN、DFN、LQFP、LGA、BGA、CSP等產品規格在3X3-110X110的常溫和高溫測試分選、分類需求，為客戶帶來高質量的產品輸出。

●取放料機械臂：配置直驅電機(Y軸)，位置精準，運行更平穩高效；Z軸電機獨立控制，配置2X4取放料吸嘴，X Pitch可變；吸嘴模組采用跨梁設計，重心平穩，不易變形；

●測試模式：機臺可實現從2x8site到單site的切換，支持多種模式；

●溫控功能：50~150℃±3℃，預溫盤，梭車，測壓頭，測試docking固定板，共四處配置加熱模塊；

●測壓模塊：配置精密浮動頭和socket疊料傳感器，自動計算測壓力，最高支持240kgf；

●料梭模塊：XY兩個方向均配置了傳感器，精準檢測梭車內是否疊料或未放平，保護材料；

●料盤模塊：進料盤配置電機絲杠，使用不同厚度料盤時調整更便捷；結構防呆防夾，保證生產安全；

●標準KIT：設備兼容標準KIT，可實現快速換產；

●軟件控制：界面精簡，信息齊全，功能豐富，搭載實時數據庫記錄機臺數據；

●前后配置顯示觸摸屏和按鍵面板，支持連接多種品牌測試機。

重要部分

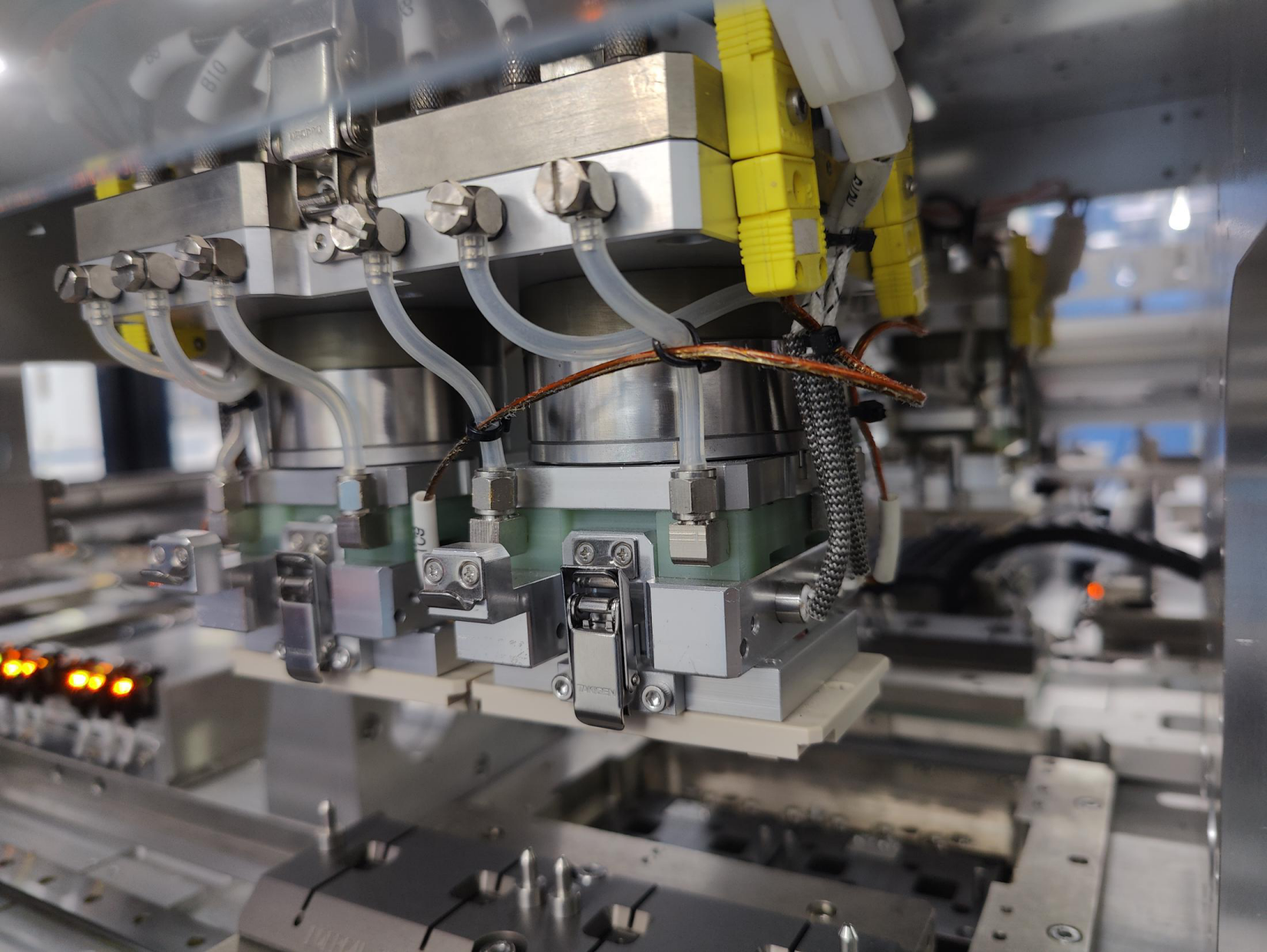

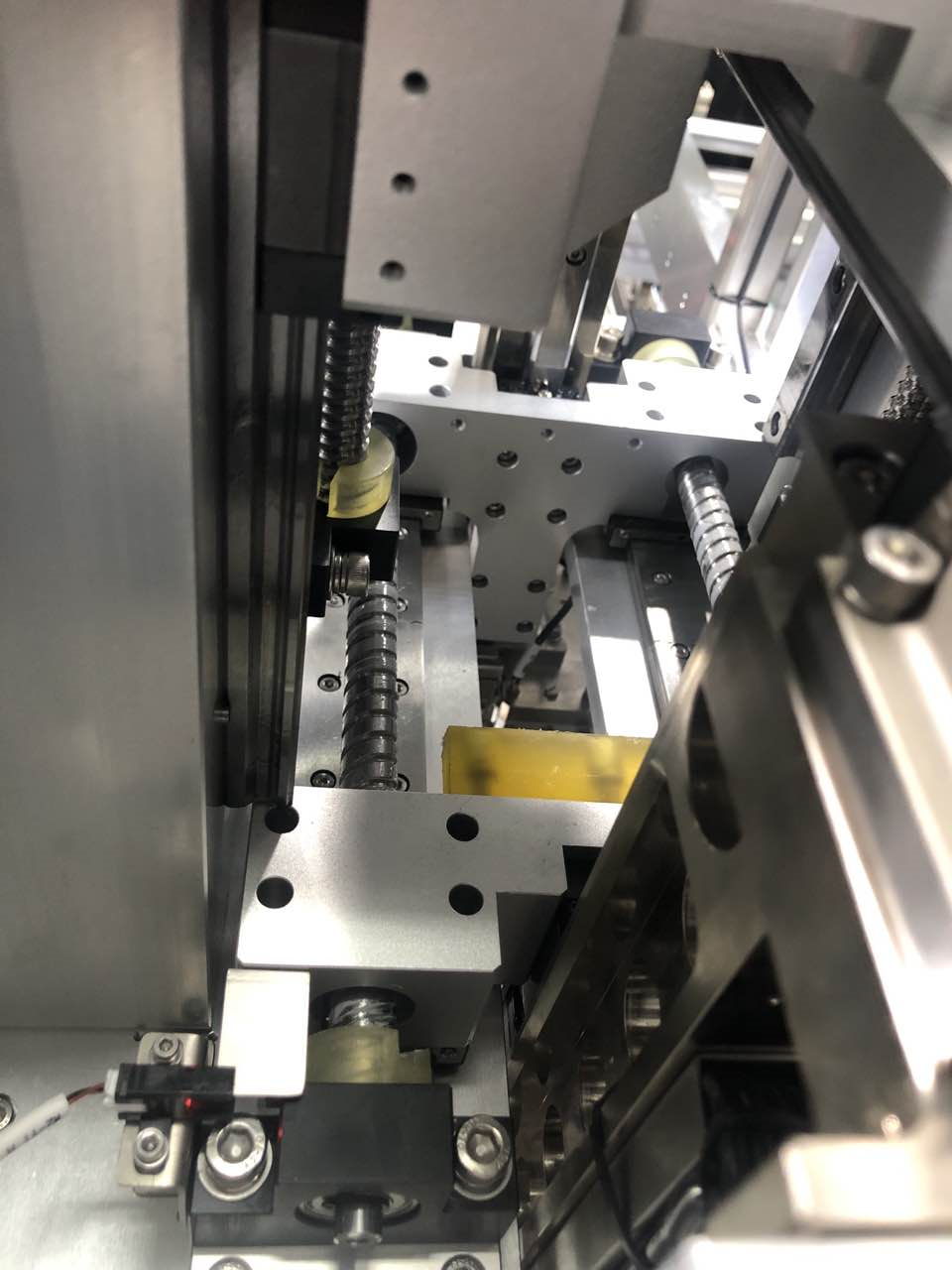

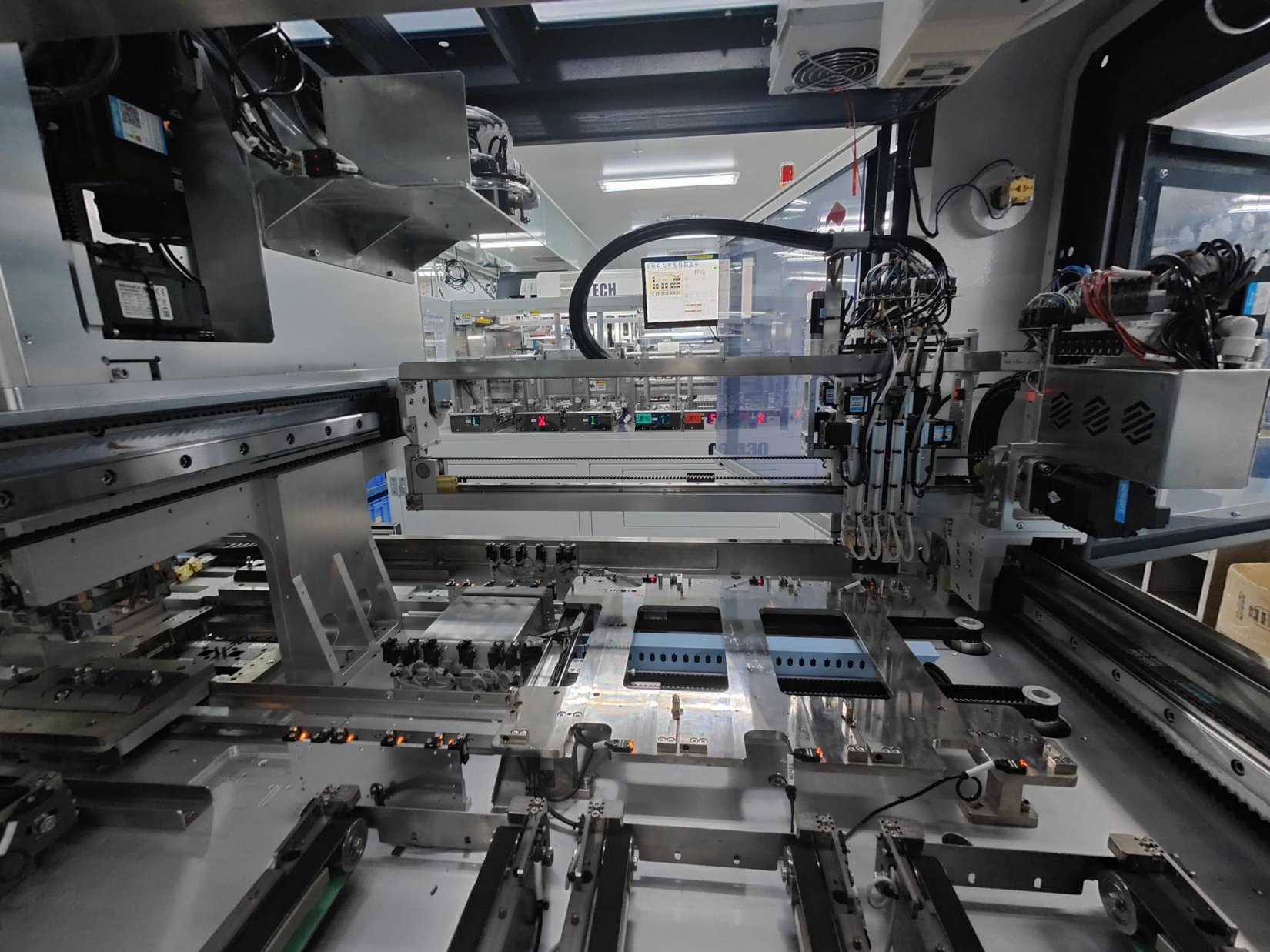

取放料機械臂Y軸配置直驅電機，位置精準，運行平穩高效。	最大支持2x8site模式，配置多個方向傳感器檢測材料狀態，保護材料。	配置docking加熱模塊，大功率Z軸電機，滿足不同測試需求。

表格信息

SKD308H平移式測試分選機
適合器件	MSOP、QFN、DFN、LQFP、LGA、BGA、CSP 尺寸：3X3 - 110X110mm
UPH	Max 13.5K pcs/H（8site，QFN4X4）
測試站	單site，1X2/2X2 site(X = 80mm, Y = 60mm）, 1X4/2X4 site(X = 40mm,Y = 60mm），2X8 site(X = 30mm,Y = 60mm）
測壓力	Max 240kgf
驅動方式	直線電機驅動（取放料Y軸）
Index time	0.42S
進出料方式	Tray input + Tray output
測試開口尺寸	300mm X 146mm
設備穩定性	JAM RATE＜1/10000， MTBA>60min，MTTA<3min，MTBF>168H
溫度控制	550~90℃±2℃, 90~150℃±3℃ 預溫盤，梭車，測壓頭，測試docking固定板，共四處配置加熱模塊
通訊接口	TTL / GPIB / RS232/網口
尺寸	2135 X 1545 X 2000 mm
電源需求	常溫單相220V 50/60Hz 32A，功率7KW；高溫單相220V 50/60Hz 32A*2，功率11.5KW
氣壓需求	≥0.5Mpa，550L/min，∅12快速插頭
重量	1300KG
