SKD610TRAY盤編帶機
SKD610是一款平移式Tray to Reel 并帶AOI檢測的編帶一體機，采用Tray盤上料方式供料和自動變距吸嘴裝置取料編帶，并配備多工位影像系統以保證產品編帶的高良率，可同時兼容不同封裝尺寸產品編帶的要求【 DFN、QFN、LGA、CSP、SOP、MSOP、TSSOP( 3*3 ~ 15*15 mm)】。
聯系我們
產品描述
SKD610是一款平移式Tray to Reel 并帶AOI檢測的編帶一體機，采用Tray盤上料方式供料和自動變距吸嘴裝置取料編帶，并配備多工位影像系統以保證產品編帶的高良率，可同時兼容不同封裝尺寸產品編帶的要求【 DFN、QFN、LGA、CSP、SOP、MSOP、TSSOP( 3*3 ~ 15*15 mm)】。
● Mark Inspection Vision（二維標記檢測）可識別、重碼印記、印記筆畫斷筆及多余筆畫、印記超出塑封體；
● 產品方向判斷站，可判斷材料方向、引腳變形、字符識別、吸嘴空料；
● In Pocket Vision（編帶內）能檢測出塑封體破損、污染、裂痕等不良產品（肉眼可見缺陷）；
● 載帶底部視覺檢測，檢測載帶底部破損、凹陷、折痕不良；
● 產品傳送：4工位變距取料機械臂；
● 編帶：采用開放式載帶軌道，可滿足不同規格載帶的編帶功能；
● 支持返編帶功能。
重要部分
 |
 |
 |

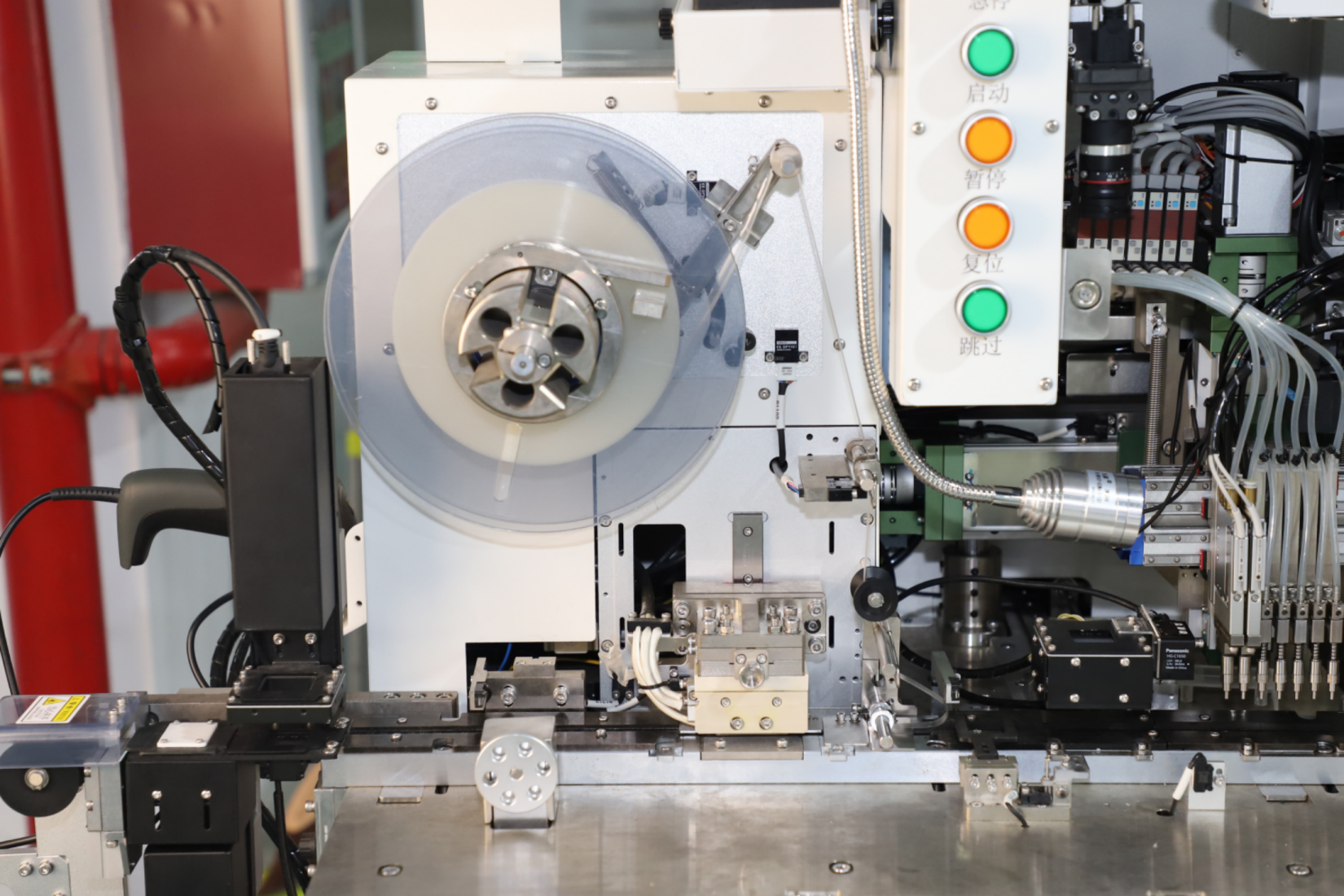

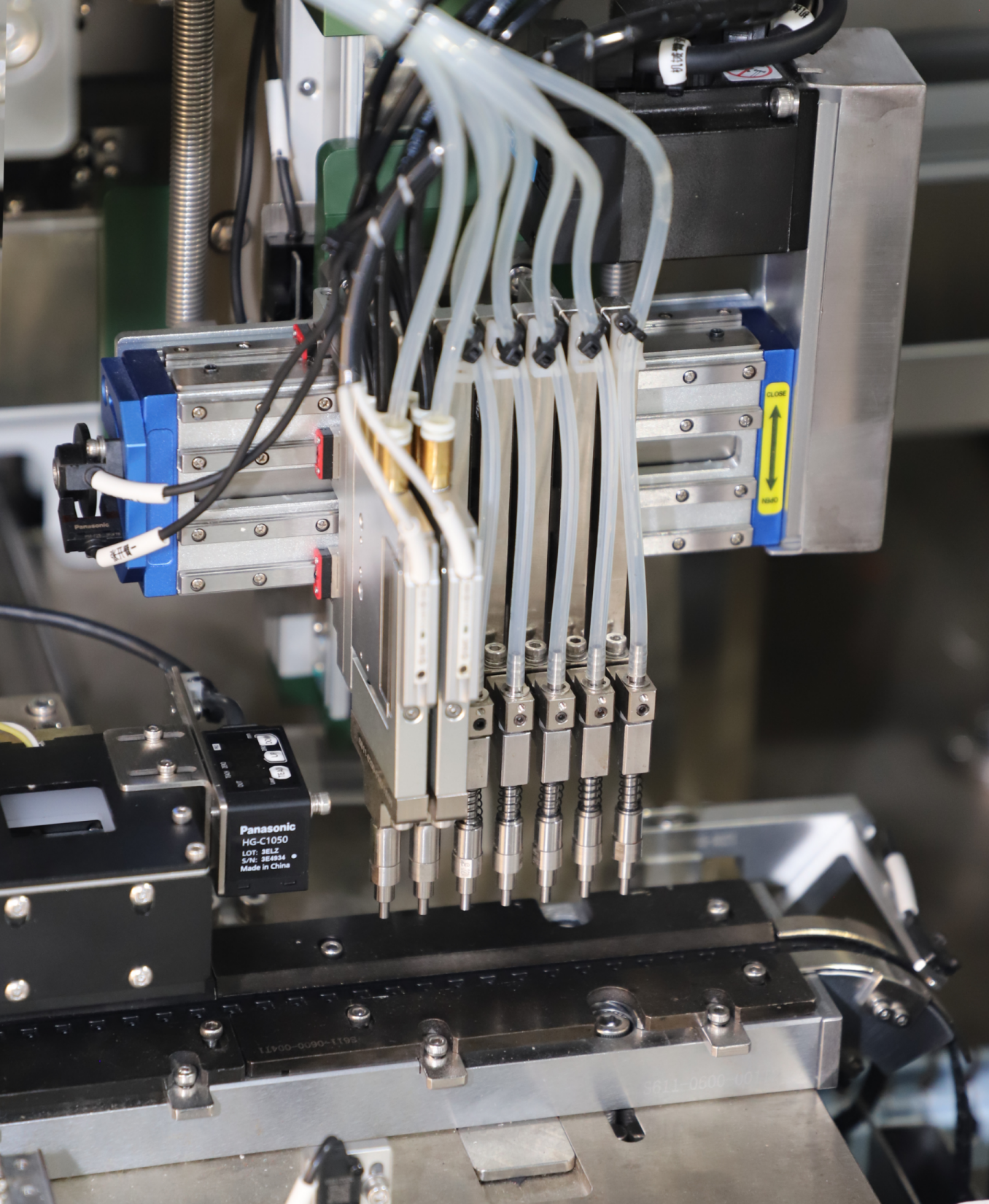

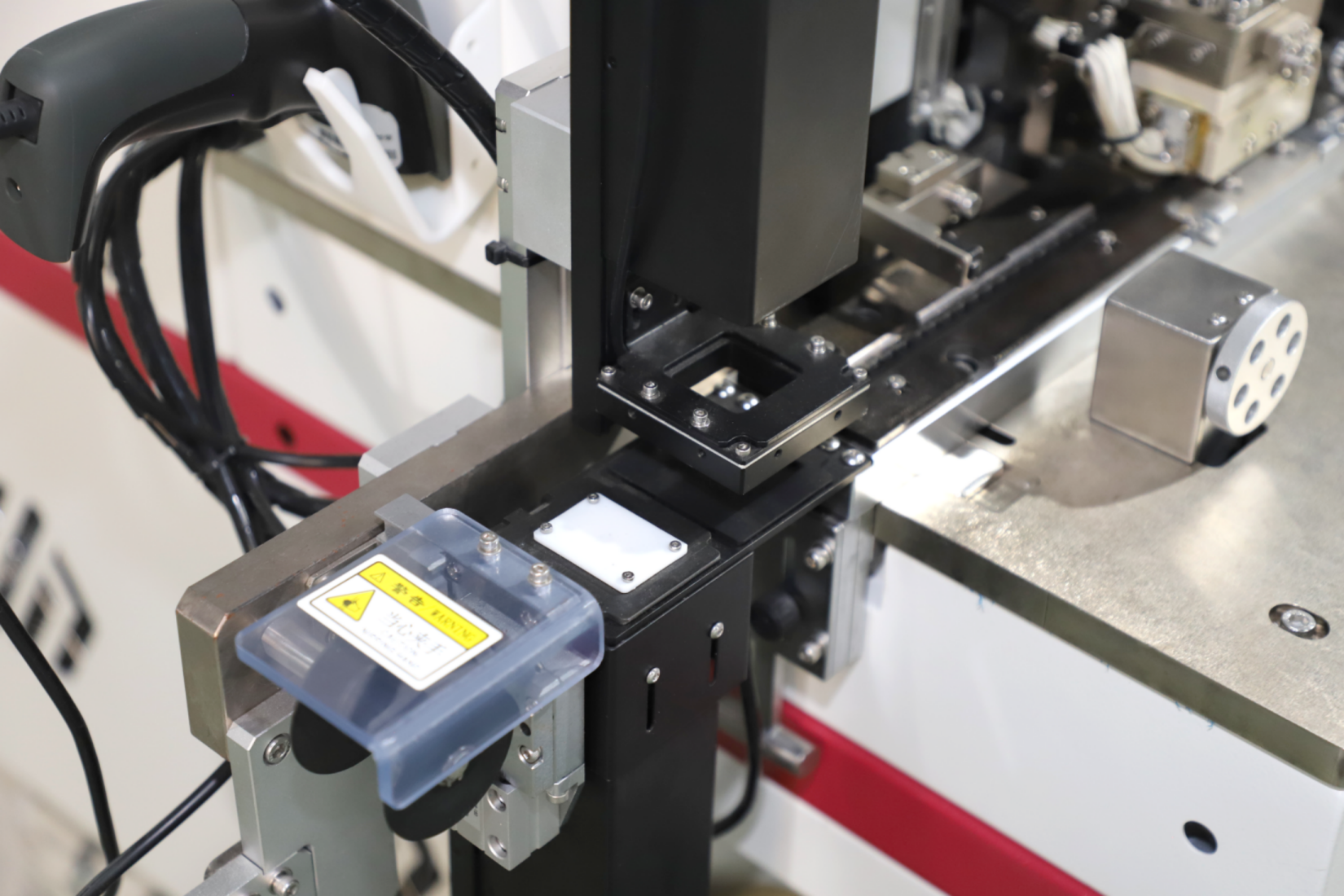

| 具備多組視覺檢測功，可對產品的2D檢測、封合的壓痕檢測、載帶的破損檢測等。全方位保證品質生產。 | 取放料組件均采用模組化設計，具備定位精度高、速度快等優點；且具備獨立上下功能，可輕松實現自動補料功能。 | 膠膜組件采用電機模式控制，通過膠膜正反轉同時實現編帶及拆帶作業。具備蓋帶不足報警。 |
表格信息
| SKD610TRAY盤編帶機 | |
| 適合器件 | DFN、QFN、LGA、CSP、SOP、MSOP、TSSOP( 3*3 ~ 15*15 mm) |
| UPH | Max 10~12K (以DFN6*6為例) |
| 進料 | Tray盤 |
| 出料 | 編帶 |
| 氣壓 | 0.4~0.7MPa |
| 電源 | AC220V/380V 50/60Hz 15A |
| 重量 | 500KG |
| 外形尺寸 | 2000*1250*1950(mm) |
