SKD920凸輪雙軌測試分選機

SKD920凸輪雙軌測試分選機用于SMA/B/BF、MBF/S等二極管產品的高產出需求，在測試時間相同情況下比DDR轉塔機速度快40-60%。整合打標系統和影像系統，為客戶帶來高性價比的生產設備。

產品描述

SKD920凸輪雙軌測試分選機用于SMA/B/BF、MBF/S等二極管產品的高產出需求，在測試時間相同情況下比DDR轉塔機速度快40-60%。整合打標系統和影像系統，為客戶帶來高性價比的生產設備。

● 獨有配氣設計：主轉盤和打標盤配氣結構采用獨有設計，具有優良的氣密性能，且免維護；

● 雙工位設計：每個工作站(定位、測試、旋轉、打標、3D5S、分Bin料盒)均采用雙工位設計，配備雙編帶結構，較常規(單工位工作站)設備提升一倍生產效率。

● 自動進料(振動盤裝置)：雙圓盤雙直軌上料，性能穩定，提升設備輸出效率；

● 主轉盤：凸輪分割器為24工位，裝配48個吸嘴；

● 配備6站彈性下壓接觸式開爾文測試站可完成對需編帶產品的重復測試，測試精度高；

● 檢測：機臺配有6組電測試，1組3D檢測，高效方向辨別和光學檢測；

● 打標盤機構：打標盤使用獨立伺服電機，位置精準；打標面與水平面成60°角，解決灰塵掉落在材料表面問題。

重要部分

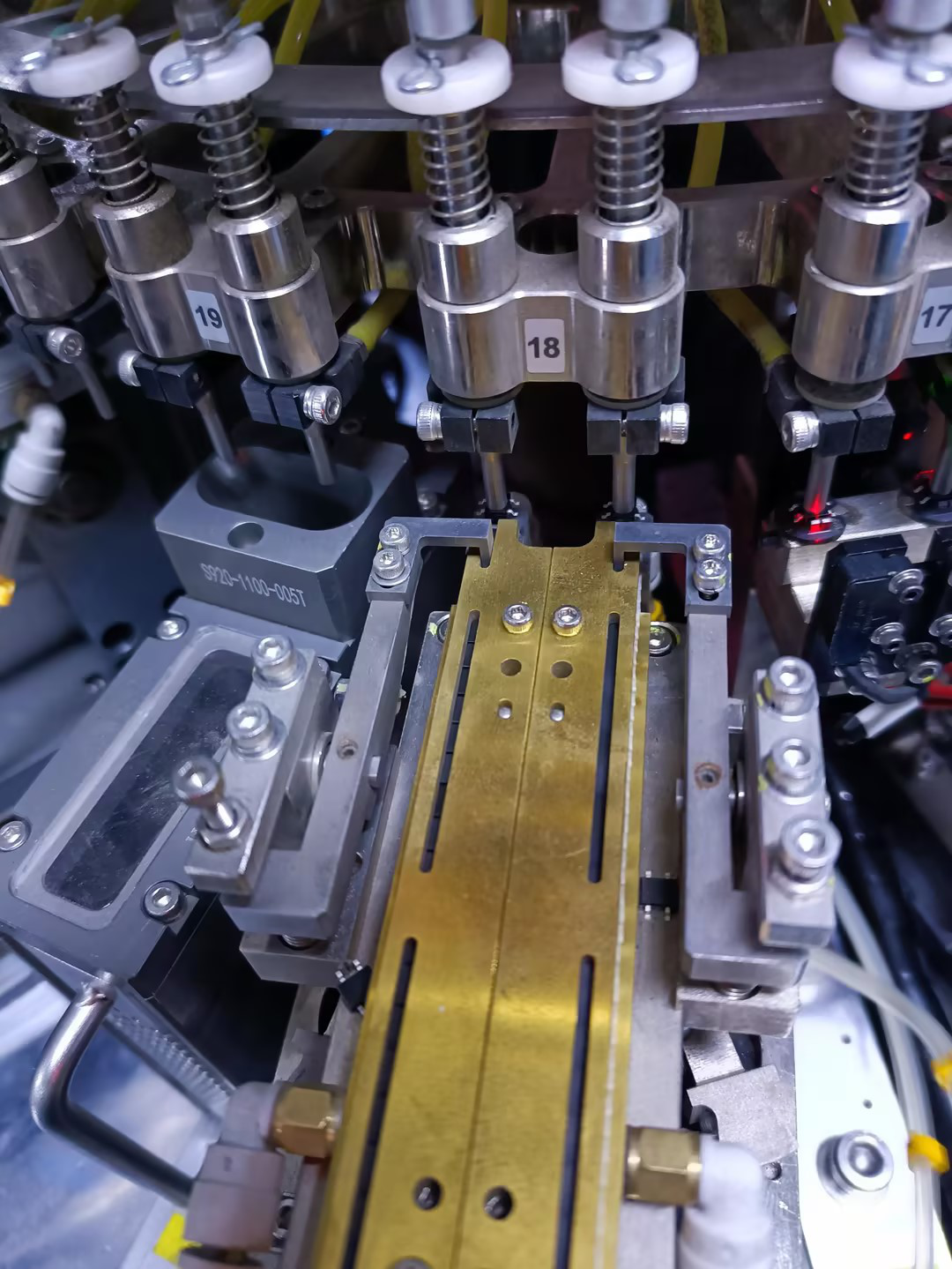

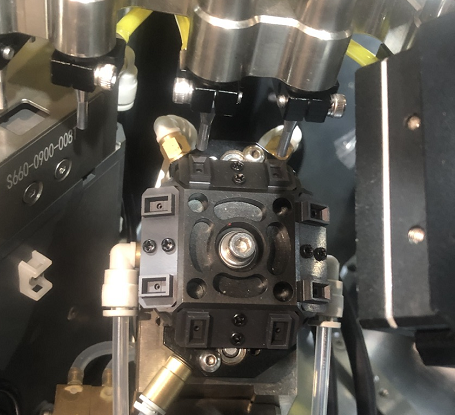

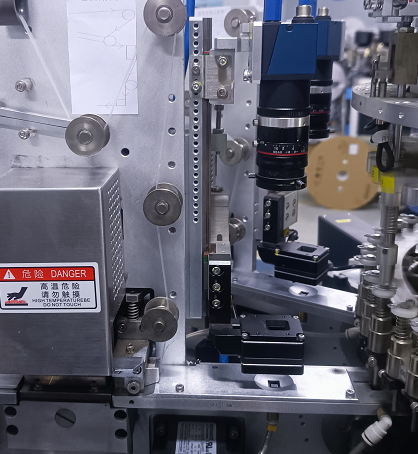

采用雙軌道同時進料，同時取料，提高生產效率，也可以開單軌生產，高效靈活。	打標站采用雙定位/雙檢測設計，結構簡單，效率更高。	封裝配有2D檢測功能，杜絕混料/翹腳，有效的減少人工成本。

表格信息

SKD920凸輪雙軌測試分選機
適合器件	SMA、SMB、SMC、MBS、MBF、EMB1440等
UPH	Max 45,000(測試時間小于60ms)
測試站	可支持6站測試
接觸類型	彈片式/探針式
分類	2+2+2+1
進料	振動盤
出料	編帶
機器穩定性	MTBA>60min MTTA<3min MTBF>168H
氣壓	0.4-0.7MPa
真空	≥65KPa
電源	AC220V/380V 50/60Hz
打標機參數	10W激光打標機/20W脈沖打標機(可選)；打標范圍：110mmX110mm\70mmX70mm；雕線速度：~7000mm/s；最小字符:0.5\0.3；輸出功率：0- 10W/20W可選配
影像參數	相機和分辨率：160萬CCD相機，分辨率H1440xV1080pixels；精度：≤0.015mm/pixel；循環周期：<50ms.
程序	精度高，速度快，開放所有伺服參數設定，方便設備調試監控；MTBA各項原始數據記錄，設備操作日志，機臺故障報警代碼與信息等數據永久保存
尺寸	210015001840(mm)
工位	24工位(48個吸嘴)
