SKD936H/SKD936H-C測試分選機

SKD936H轉塔式高溫測試分選機用于分立器件、IC器件等有高溫測試需求的產品，在原有常溫性能的基礎上增加高溫測試能力，確保性能穩定。適用于PDFN /DFN / MSOP / SOT / SOP / SOD / TO / SMA/B/C等元器件的常溫和高溫測試分選、分類。

聯系我們

產品描述

SKD936H轉塔式高溫測試分選機用于分立器件、IC器件等有高溫測試需求的產品，在原有常溫性能的基礎上增加高溫測試能力，確保性能穩定。適用于PDFN /DFN / MSOP / SOT / SOP / SOD / TO / SMA/B/C等元器件的常溫和高溫測試分選、分類。

● 測試組件：1-4站高溫（可選）+常溫，加熱溫度≤ 180° (高溫測試自帶保溫設計）；

● 溫控精度：加熱溫度≤180°，控溫精度±3°C，以PDFN5*6為例可同時預熱96顆材料；

● 高溫副塔機構：高溫測試直接在高溫副塔上完成，確保溫度精準，同時進出口具有防撞感應裝置；

● 降溫副盤機構：采用渦流管降溫，125℃降到28 ℃僅需30s；

● 自動進料（振動盤裝置）：振動盤上料，上料速度快、穩定；

● 主轉盤：主轉盤配有DDR電機驅動的吸嘴36個，能把產品精準的送到各個工位中心；

● 導正/轉向裝置：對產品精準定位和換向，定位誤差0.005mm，方向精度達0.1度；

● 打標盤機構：打標盤上能完成激光打標、吸塵、打標視覺檢測等功能，極大的加快了打標的速度；

● 編帶組件：除了簡單的自動編帶之外，其上還加有自動補料功能。

重要部分

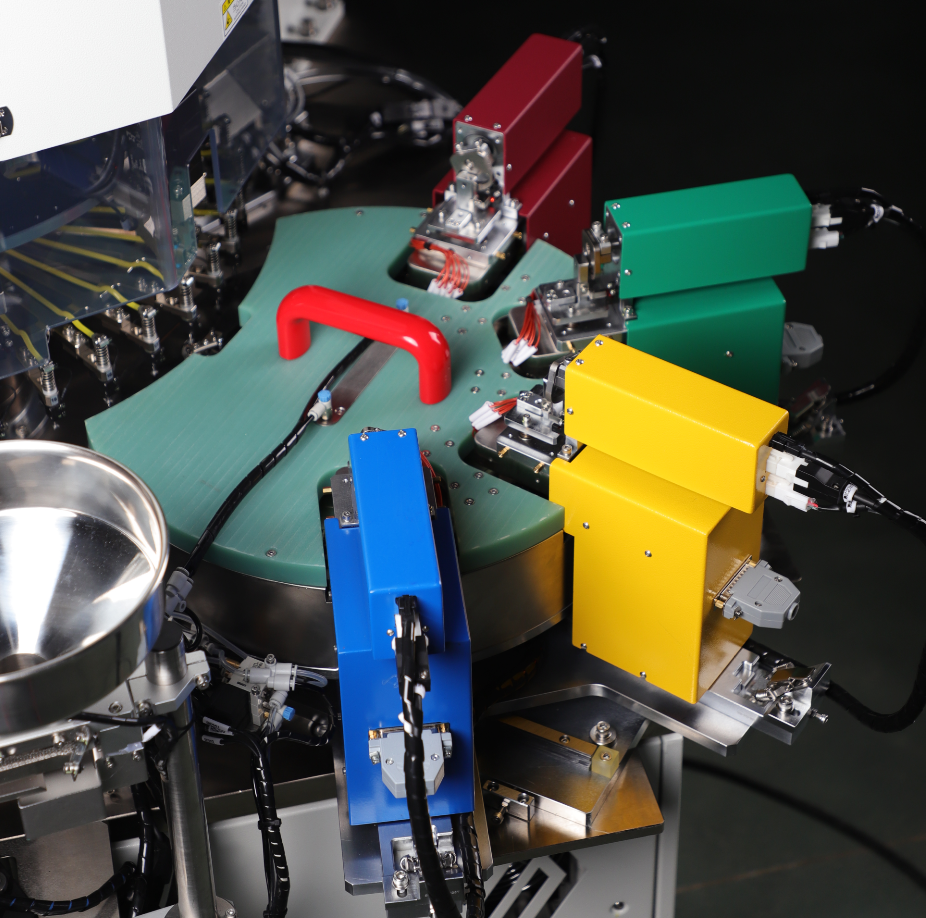

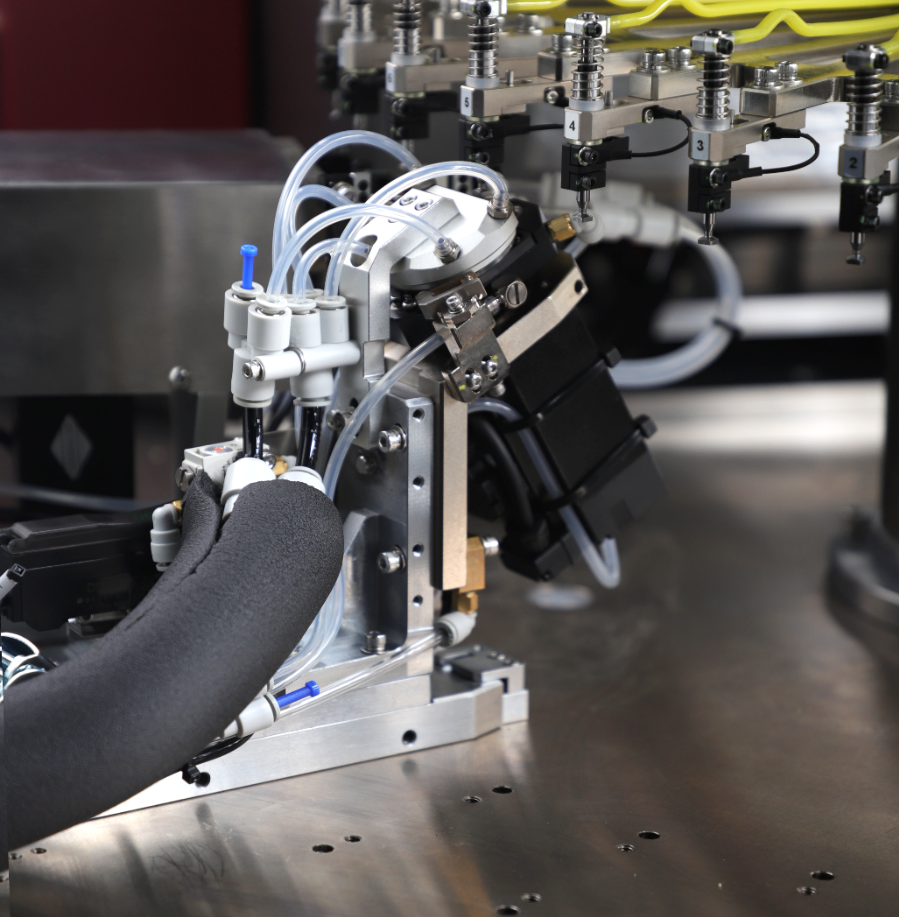

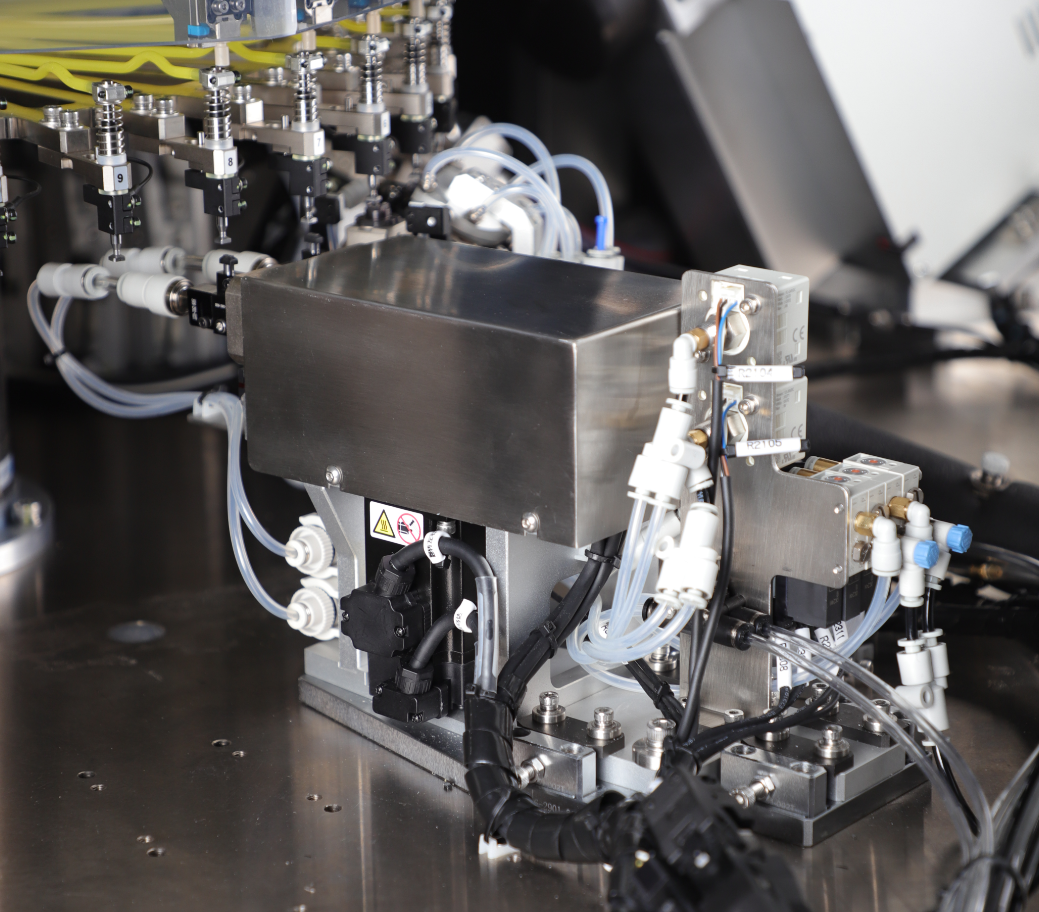

副塔加熱裝置，在加熱盤上測試，控溫精度高，具備顏色防呆。	翻轉組件，調整器件方向，速度快，結構簡單。	降溫副盤采用渦流管，降溫迅速。

表格信息

	SKD936H-C基礎版	SKD936H標準版
適合器件	PDFN /DFN / MSOP / SOT / SOP / SOD / TO / SMA/B/C等	PDFN /DFN / MSOP / SOT / SOP / SOD / TO / SMA/B/C等
UPH	以PDFN5*6為例，Max UPH≥10000(測試時間小于200MS)	以PDFN5*6為例，Max UPH≥10000(測試時間小于200MS)
高溫測試站	1-4站可選配，可根據需求搭配常溫測試	1-4站可選配，可根據需求搭配常溫測試
高溫測試方式	預熱盤上測試	預熱盤上測試
高溫測試溫度	30~180℃±3℃	30~180℃±3℃
分類	4+4+1	4+4+1
進料	振動盤/料管	振動盤/料管
出料	編帶/料管	編帶/料管
下壓方式	伺服電機+凸輪	伺服電機+凸輪/進口直線電機/國產直線電機
力控精度	力控可實現±10%（≥10N）	力控可實現±10%（≥10N）/ ±5%（2-10N,支持自適應標定）
機器穩定性	MTBA>60min MTTA<3min MTBF>168H	MTBA>60min MTTA<3min MTBF>168H
氣壓	壓縮空氣：0.4-0.7MPa 真空：>65KPa	壓縮空氣：0.4-0.7MPa 真空：>65KPa
電源	AC220V/380V 50/60Hz	AC220V/380V 50/60Hz
打標機參數	10W激光打標機/20W脈沖打標機(可選)；打標范圍：110mmX110mm\70mmX70mm；雕線速度：~7000mm/s；最小字符：0.5\0.3；輸出功率：0- 10W/20W可選配	10W激光打標機/20W脈沖打標機(可選)；打標范圍：110mmX110mm\70mmX70mm；雕線速度：~7000mm/s；最小字符：0.5\0.3；輸出功率：0- 10W/20W可選配
影像參數	相機和分辨率：160萬CCD相機，分辨率H1440xV1080pixels；精度：≤0.015mm/pixel；循環周期：<50ms	相機和分辨率：160萬CCD相機，分辨率H1440xV1080pixels；精度：≤0.015mm/pixel；循環周期：<50ms
總線程序	精度高，速度快，開放所有伺服參數設定，方便設備調試監控；MTBA各項原始數據記錄，設備操作日志，機臺故障報警代碼與信息等數據永久保存	精度高，速度快，開放所有伺服參數設定，方便設備調試監控MTBA各項原始數據記錄，設備操作日志，同服報警代碼與信息等數據永久保存數據
工位	36工位	18工位
重要部件配置	國產DDR	進口DDR
