SKD962/SKD962-C/S測試分選機
SKD962轉塔式分選機用于分立器件、IC器件等的編帶，具有高速測試打標編帶能力，采用高精度DDR，確保性能穩定和高UPH產出。整合打標系統和影像系統，為客戶帶來高質量的產品輸出。
聯系我們
產品描述
SKD962轉塔式分選機用于分立器件、IC器件等的編帶，具有高速測試打標編帶能力，采用高精度DDR，確保性能穩定和高UPH產出。整合打標系統和影像系統，為客戶帶來高質量的產品輸出。
● 吸嘴具備屏蔽功能，自動校正高度功能；
● 自動進料：振動盤上料、飛達上料、管上料；
● 檢測：最多可配6個電性測試，1個3D檢測，高效方向辨別和光學及電性性能的檢測；
● 主轉盤：主轉盤配有伺服電機驅動的吸嘴18個，能把產品精準的送到各個工位中心；
● 導正/轉向裝置：對產品精準定位和換向，定位誤差0.005mm，方向精度達0.1度；
● 打標盤機構：打標盤上能完成激光打標、吸塵、打標視覺檢測等功能，極大的加快了打標的速度；
● 編帶出料：除了簡單的自動編帶之外，并具備自動補料功能；封合后影像檢查功能（選配）；
● 料管出料：具備自動換管功能 ；
● 支持氣路自動清潔、吸嘴真空自動偵測功能；
● 振動盤和測試座等核心部件完全自制。
重要部分
 |
 |
 |

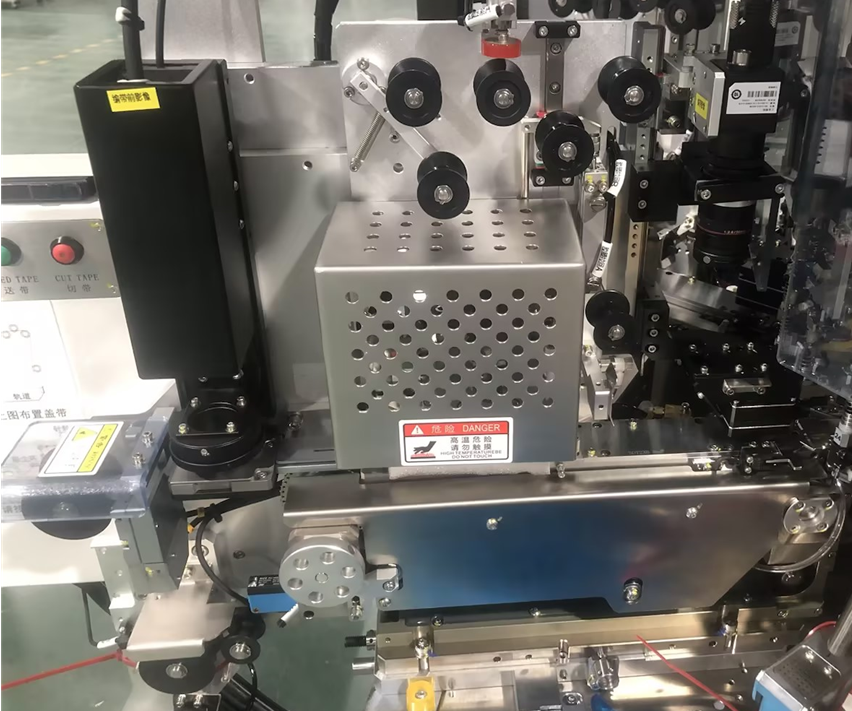

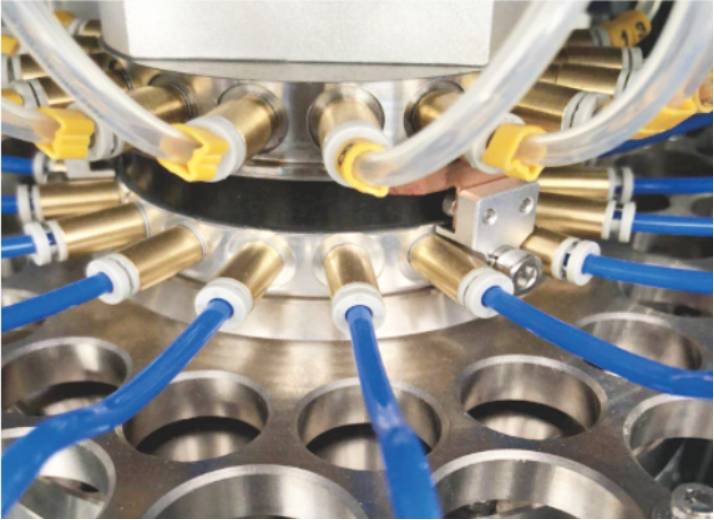

| 測試站防呆功能：測試站配有疊料檢測，杜絕卡料引起的品質問題；各測試站有顏色和硬件雙層防呆。 | 封裝站采用新款導軌式結構，使用更簡單、高效、穩定，故障率更低，可選配封合后影像檢測功能。 | 主轉盤真空采用上下分體式氣盤供給真空，結構簡單，維修便捷。 |
表格數據
| SKD962-C基礎版 | SKD962標準版 | SKD962-S高性能版 | |
| 適合器件 | SOT23、SOT23-3/4/5/6/8、SOT323/363、SOT523/553/563、SOT89、SOT223、SOP4/5/7/8/10/12/14/16/20、MSOP8/10/12/14、MW601、TSSOP8/10/12/14/16/20/24、SOD323/123/123FL、DFN/QFN2X2-8X8、PDFN3X3-5X6、LGA、SMA/B/C、MBS、MBF、SMAF、SMBF、TO252、VSSOP8、TSCPAK5*7 | SOT23、SOT23-3/4/5/6/8、SOT323/363、SOT523/553/563、SOT89、SOT223、SOP4/5/7/8/10/12/14/16/20、MSOP8/10/12/14、MW601、TSSOP8/10/12/14/16/20/24、SOD323/123/123FL、DFN/QFN2X2-8X8、PDFN3X3-5X6、LGA、SMA/B/C、MBS、MBF、SMAF、SMBF、TO252、VSSOP8、TSCPAK5*7 | SOT23、SOT23-3/4/5/6/8、SOT323/363、SOT523/553/563、SOT89、SOT223、SOP4/5/7/8/10/12/14/16/20、MSOP8/10/12/14、MW601、TSSOP8/10/12/14/16/20/24、SOD323/123/123FL、DFN/QFN2X2-8X8、PDFN3X3-5X6、LGA、SMA/B/C、MBS、MBF、SMAF、SMBF、TO252、VSSOP8、TSCPAK5*7 |
| UPH | Max 45,000(測試時間小于30ms)(pcs/h) | Max 50,000(測試時間小于20ms)(pcs/h) | Max 70,000(pcs/h) |
| 測試站 | 可支持6站測試 | 可支持6站測試 | 可支持6站測試 |
| 接觸類型 | 彈片式 | 彈片式 | 彈片式 |
| 分類 | 4+4+1 | 4+4+1 | 4+4+1 |
| 進料 | 振動盤/料管/飛達 | 振動盤/料管/飛達 | 振動盤/料管/飛達 |
| 出料 | 編帶/料管 | 編帶/料管 | 編帶/料管 |
| 下壓方式 | 伺服電機+凸輪 | 伺服電機+凸輪/進口直線電機/國產直線電機 | 進口直線電機/國產直線電機 |
| 力控精度 | 力控可實現±10%（≥10N） | 力控可實現±10%（≥10N）/ ±5%（2-10N,支持自適應標定） | 力控可實現±5%（2-10N,支持自適應標定） |
| 機器穩定性 | MTBA>60min MTTA<3min MTBF>168H | MTBA>60min MTTA<3min MTBF>168H | MTBA>60min MTTA<3min MTBF>168H |
| 氣壓 | 壓縮空氣：0.4-0.7MPa 真空：>65KPa | 壓縮空氣：0.4-0.7MPa 真空：>65KPa | 壓縮空氣：0.4-0.7MPa 真空：>65KPa |
| 電源 | AC220V/380V 50/60Hz10W | AC220V/380V 50/60Hz10W | AC220V/380V 50/60Hz10W |
| 打標機參數 | 激光打標機：SKDCW10Y-S 最小字高：0.3mm； 線寬：0.045mm-0.06mm；SKDCW10Y-H 最小字高：0.2mm；線寬：0.02mm-0.03mm | 激光打標機：SKDCW10Y-S 最小字高：0.3mm； 線寬：0.045mm-0.06mm；SKDCW10Y-H 最小字高：0.2mm；線寬：0.02mm-0.03mm | 激光打標機：SKDCW10Y-S 最小字高：0.3mm； 線寬：0.045mm-0.06mm；SKDCW10Y-H 最小字高：0.2mm；線寬：0.02mm-0.03mm |
| 影像參數 | 相機和分辨率：160萬CCD相機，分辨率H1440xV1080pixels；精度：≤0.015mm/pixel；循環周期：<50ms | 相機和分辨率：160萬CCD相機，分辨率H1440xV1080pixels；精度：≤0.015mm/pixel；循環周期：<50ms | 相機和分辨率：160萬CCD相機，分辨率H1440xV1080pixels；精度：≤0.015mm/pixel；循環周期：<50ms |
| 總線程序 | 精度高，速度快，開放所有伺服參數設定，方便設備調試監控MTBA各項原始數據記錄，設備操作日志，同服報警代碼與信息等數據永久保存數據 | 精度高，速度快，開放所有伺服參數設定，方便設備調試監控MTBA各項原始數據記錄，設備操作日志，同服報警代碼與信息等數據永久保存數據 | 精度高，速度快，開放所有伺服參數設定，方便設備調試監控MTBA各項原始數據記錄，設備操作日志，同服報警代碼與信息等數據永久保存數據 |
| 尺寸 | 1500*1300*1900(mm) | 1500*1300*1900(mm) | 1500*1300*1900(mm) |
| 工位 | 18工位 | 18工位 | 18工位 |
| 重要部件配置 | 國產DDR | 進口DDR | 進口高速DDR/國產高速DDR |
