SKD936T/SKD936T-C測試分選機

SKD936T轉塔式分選機用于分立器件、IC器件等的Tray盤進出料、外觀檢測、編帶、具有高速測試打標編帶能力，采用高精度DDR。整合打標系統和影像系統，為客戶帶來高質量的產品輸出。

聯系我們

產品描述

SKD936T轉塔式分選機用于分立器件、IC器件等的Tray盤進出料、外觀檢測、編帶、具有高速測試打標編帶能力，采用高精度DDR。整合打標系統和影像系統，為客戶帶來高質量的產品輸出。

● 可支持Tray to Reel，Bowl to Tray，Tray分BIN等多種進出料方式和分BIN方式；

● Tray盤移栽：自動換盤，定位輕柔平穩，產品移動位置精度高；

● 主轉盤：主轉盤配有伺服電機驅動的吸嘴36個，能把產品通過吸嘴的吸附精準的送到各個工位中心；

● 導正/轉向裝置：對產品精準定位和換向，定位誤差0.005mm，方向精度達0.1度；

● 打標盤機構：打標盤上能完成激光打標、吸塵、打標視覺檢測等功能，極大的加快了打標的速度；

● 編帶組件:除了簡單的自動編帶之外，其上還加有自動補料功能；

● 封合后影像檢查功能（選配）。

重要部分

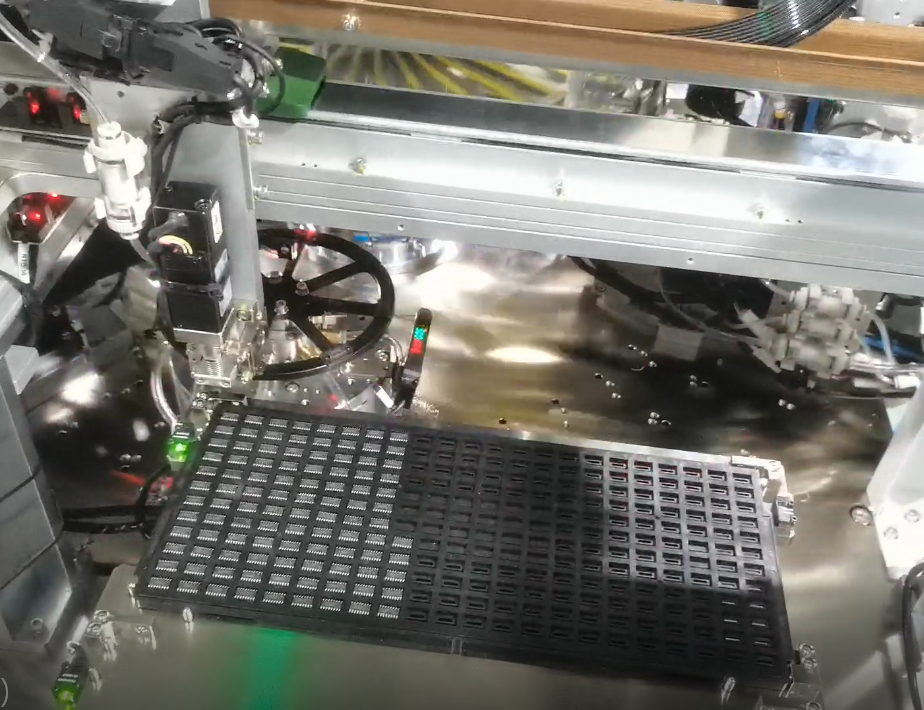

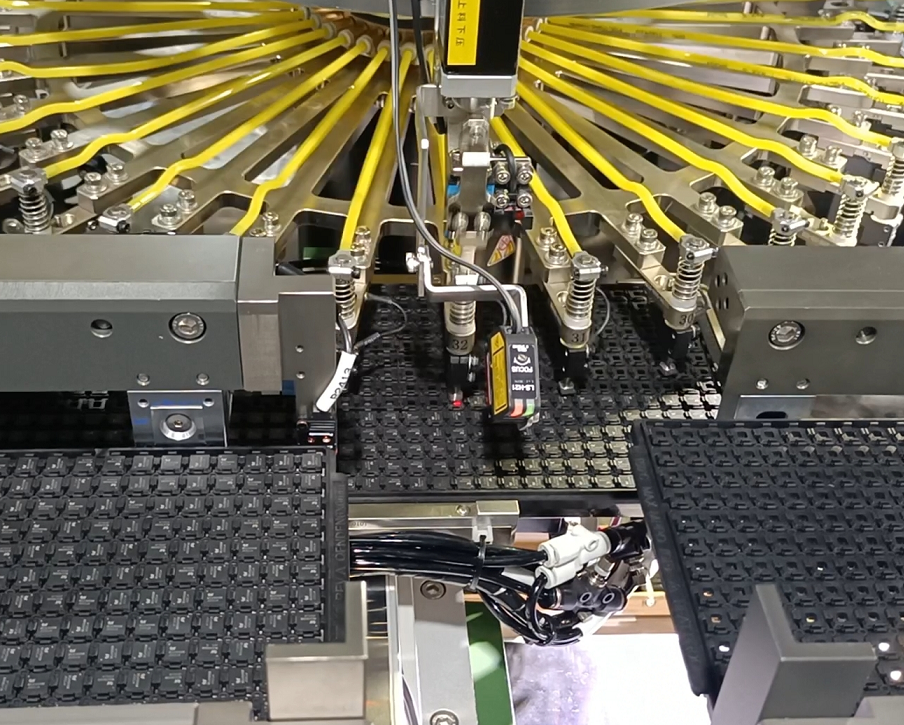

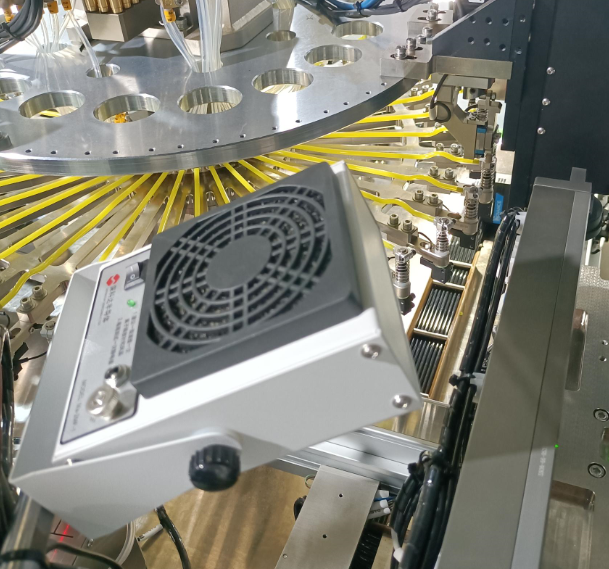

Tray盤采用高精度絲桿、直線導軌傳動，運行平穩，取料順暢	2個不良品分BIN料盤，支持多種放料方式，XY軸移動精度高。采用無塵拖鏈，防止粉塵產生	除靜電風扇，消除Tray盤和產品的靜電

表格數據

	SKD936T-C基礎版	SKD936T標準版
適合器件	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA	DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA
UPH	10000（測試時間小于200ms）(pcs/h)	10000（測試時間小于200ms）(pcs/h)
測試站	可支持6站測試	可支持6站測試
接觸類型	彈片式	彈片式
分類	2-Tray+1	2-Tray+1
出料	Tray to reel（編帶）/ Bowl to Tray（Tray盤）	Tray to reel（編帶）/ Bowl to Tray（Tray盤）
下壓方式	伺服電機+凸輪	伺服電機+凸輪/進口直線電機/國產直線電機
力控精度	力控可實現±10%（≥10N）	力控可實現±10%（≥10N）/ ±5%（2-10N,支持自適應標定）
機器穩定性	MTBA>60min MTTA<3min MTBF>168H	MTBA>60min MTTA<3min MTBF>168H
氣壓	壓縮空氣：0.4-0.7MPa 真空：>65KPa	壓縮空氣：0.4-0.7MPa 真空：>65KPa
電源	AC220V 50/60Hz	AC220V 50/60Hz
打標機參數	10W激光打標機 SKDCW10Y-S 最小字高：0.3mm 線寬：0.045mm-0.06mm; SKDCW10Y-H 最小字高：0.2mm 線寬：0.02mm-0.03mm;	10W激光打標機 SKDCW10Y-S 最小字高：0.3mm 線寬：0.045mm-0.06mm; SKDCW10Y-H 最小字高：0.2mm 線寬：0.02mm-0.03mm;
影像參數	相機和分辨率:160萬CCD相機(H1280xV1080 pixels) 精度:0.013mm/pixel;循環周期:＜35ms	相機和分辨率:160萬CCD相機(H1280xV1080 pixels) 精度:0.013mm/pixel;循環周期:＜35ms
總線程序	精度高，速度快，開放所有伺服參數設定，方便設備調試監控; MTBA各項原始數據記錄，設備操作日志，機臺故障報警代碼與信息等數據永久保存。	精度高，速度快，開放所有伺服參數設定，方便設備調試監控; MTBA各項原始數據記錄，設備操作日志，機臺故障報警代碼與信息等數據永久保存。
尺寸	160016001900(mm)	160016001900(mm)
工位	36工位	36工位
重要部件配置	國產DDR	進口DDR
